儀表設上、下限二位開關型接點裝置，在壓力達到設定值時發出信號或通斷控制電路，供作業系統自動控制或發訊用。主要零件采用OCr18Ni12Mo2Ti材料，適用于有腐蝕性氣體環境，可檢測腐蝕性較強介質的壓力，廣泛應用于機械、化工、石油、冶金、電力等工業生產過程。
技術參數：
|
型號 |
HD-100BF/ZQ |
HD-150BF/ZQ |
HD-100BF |
HD-150BF |
HD-100BF/TQ |
HD-150BF/TQ |
|
結構形式 |
軸向帶前邊 |
徑向無邊 |
徑向帶前邊 |
|
測量范圍
MPa |
-0.1-0.15;-0.1-0.3;-0.1-0.5;-0.1-0.9;-0.1-1.5;-0.1-2.4
0-0.25; 0-0.4; 0-0.6; 0-1.0; 0-1.6; 0-2.5; 0-4.0; 0-6.0; 0-10; 0-16; 0-25; 0-40; 0-60 |
|
精確度% |
± 1.6 |
|
接點電參數 |
工作電壓 |
380VAC;220VDC |
|
|
最大工作電流 |
1A |
|
|
持續電流 |
0.6A |
|
|
最大功率
（無感負載） |
20VA |
|
連接器 |
X14K4P |
防水接線盒 |
X14K4P |
防水接線盒 |
X14K4P |
使用工作溫度：-40℃~70℃
工作壓力上限：不大于儀表上限的2/3
工作環境振動頻率不大于25Hz，振幅不大于0.5mm
儀表執行標準：Q/320211 DGH05-2004

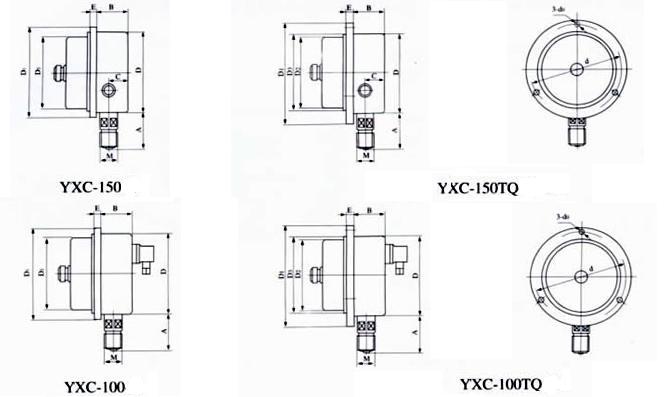

外形尺寸：
|
型號 |
外形尺寸mm |
|
D |
D1 |
D2 |
D3 |
A |
B |
C |
E |
d |
d0 |
M |
|
HD-100 |
100 |
120 |
96 |
/ |
44 |
38 |
/ |
12.5 |
/ |
/ |
20×1.5 |
|
HD-100ZQ |
100 |
130 |
96 |
/ |
42 |
33 |
34 |
8.5 |
118 |
5.6 |
|
HD-100TQ |
100 |
125 |
96 |
102 |
44 |
38 |
/ |
9.5 |
118 |
5.6 |
|
HD-150 |
150 |
164 |
136 |
/ |
50 |
44 |
/ |
16 |
/ |
/ |
|
HD-150ZQ |
150 |
177 |
136 |
/ |
50 |
43 |
55 |
14 |
165 |
5.6 |
|
HD-150TQ |
150 |
177 |
136 |
144 |
50 |
44 |
/ |
18 |
165 |
|
使用與訂貨須知：
儀表工作環境應無腐蝕性氣體。
訂貨請說明名稱、型號及測量范圍。
低電壓大電流時宜配用本公司生產的HD型保護繼電器。
|
